How confident are you that the quality requirements in your last casting purchase order actually protect you from field failures? Most procurement engineers I work with can specify dimensional tolerances and material grades without hesitation. But when it comes to NDT method selection, acceptance criteria, and severity levels, the PO either says “per foundry standard” or lists every inspection method available — both approaches cost you money.
L'écart ne réside pas dans les méthodes de contrôle qualité elles-mêmes. Chaque fonderie dispose d'essais radiographiques, d'essais par ultrasons et d'essais par ressuage sur sa fiche de capacités. L'écart se situe du côté de l'acheteur : savoir quoi spécifier, à quelle intensité, et selon quelles normes d'acceptation pour votre application spécifique.
Quels points de contrôle qualité s'appliquent aux pièces moulées en sable ?
Vos exigences de qualité correspondent à trois étapes d'inspection — contrôle des matières entrantes, contrôle en cours de fabrication et contrôle final des pièces moulées — et c'est dans cette dernière que se cachent la plupart des lacunes de spécification.
Vérification des matières entrantes
Before metal hits the furnace, the foundry should verify raw material chemistry and mechanical properties against your specified ASTM grade. For carbon steel castings ordered to ASTM A216 WCB, that means checking carbon, manganese, silicon, and sulfur against the standard’s composition limits. Ask your supplier for a material test report (MTR) tied to the specific heat used for your castings — not a generic certificate.
Contrôles en cours de fabrication
La qualité du moule et du noyau, la température de coulée et les conditions de solidification affectent toutes la santé finale de la pièce moulée. Il est de la responsabilité de la fonderie de les contrôler, mais vous devez savoir qu'ils existent. Si un fournisseur ne peut pas décrire ses contrôles en cours de fabrication lorsqu'on le lui demande, cela vous renseigne sur la maturité de son système qualité.
Inspection finale des pièces moulées

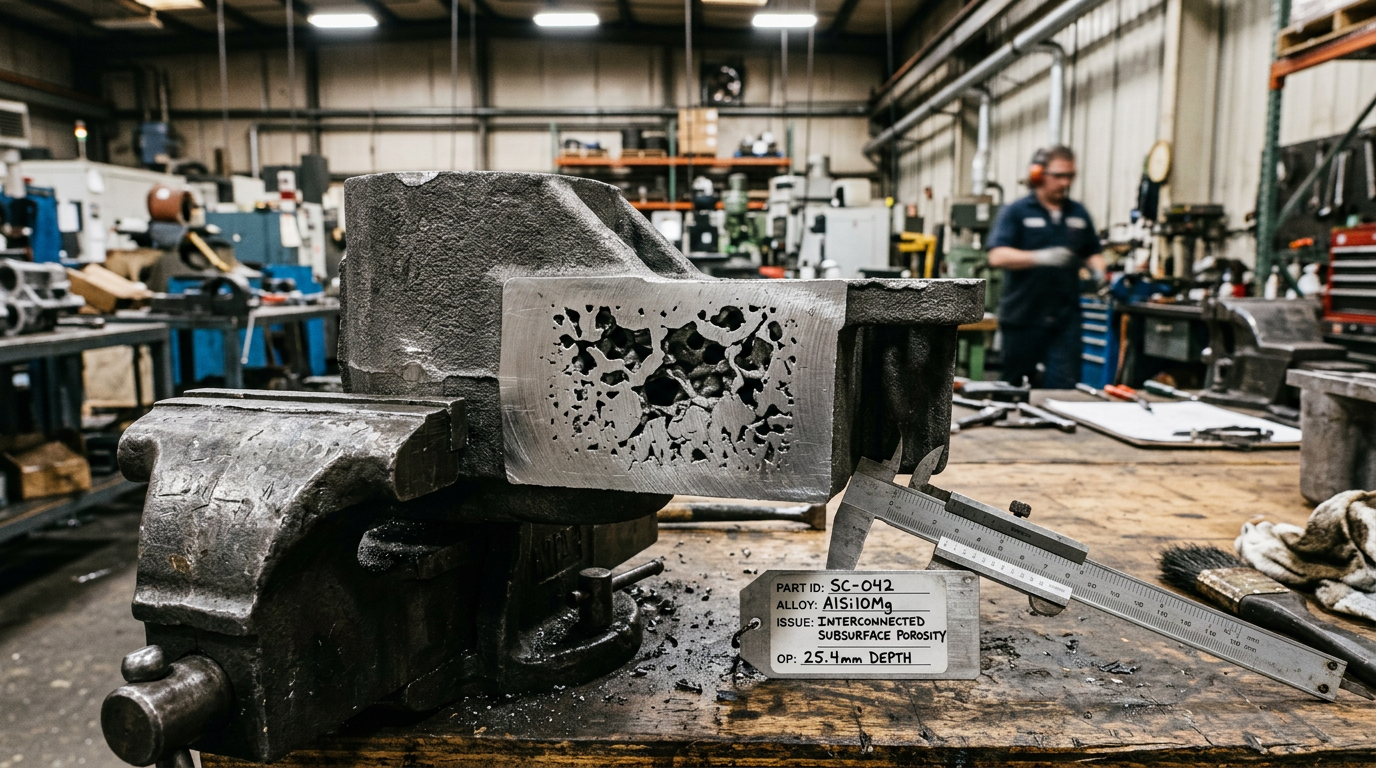

This is where most buyer-specified quality requirements concentrate. Visual inspection catches surface discontinuities — shrinkage, porosity, cracks, sand inclusions. But surface appearance alone can be misleading. I have worked with castings where surface porosity passed visual inspection with no issues, then machining exposed interconnected pores that created leak paths in a pressure-containing application. That failure did not show up until the part was installed. Unless you are casting non-structural brackets, specify subsurface inspection methods in the PO.
Quelle méthode de CND détecte quel défaut ?
Spécifier la mauvaise catégorie de CND pour votre défaut préoccupant gaspille l'argent de l'inspection — les méthodes de surface manquent les retassures internes, et les méthodes volumétriques sont excessives pour les fissures de surface.
Méthodes de surface
Visual testing (VT) is baseline — every casting gets it. Liquid penetrant testing (PT) detects surface-breaking discontinuities with high sensitivity on non-porous materials. It works on any alloy but only finds defects that reach the surface. Magnetic particle testing (MT) goes one step further: it catches both surface and near-subsurface indications, but it is limited to ferromagnetic materials only. You cannot use MT on austenitic stainless steels or nickel alloys.
Méthodes volumétriques

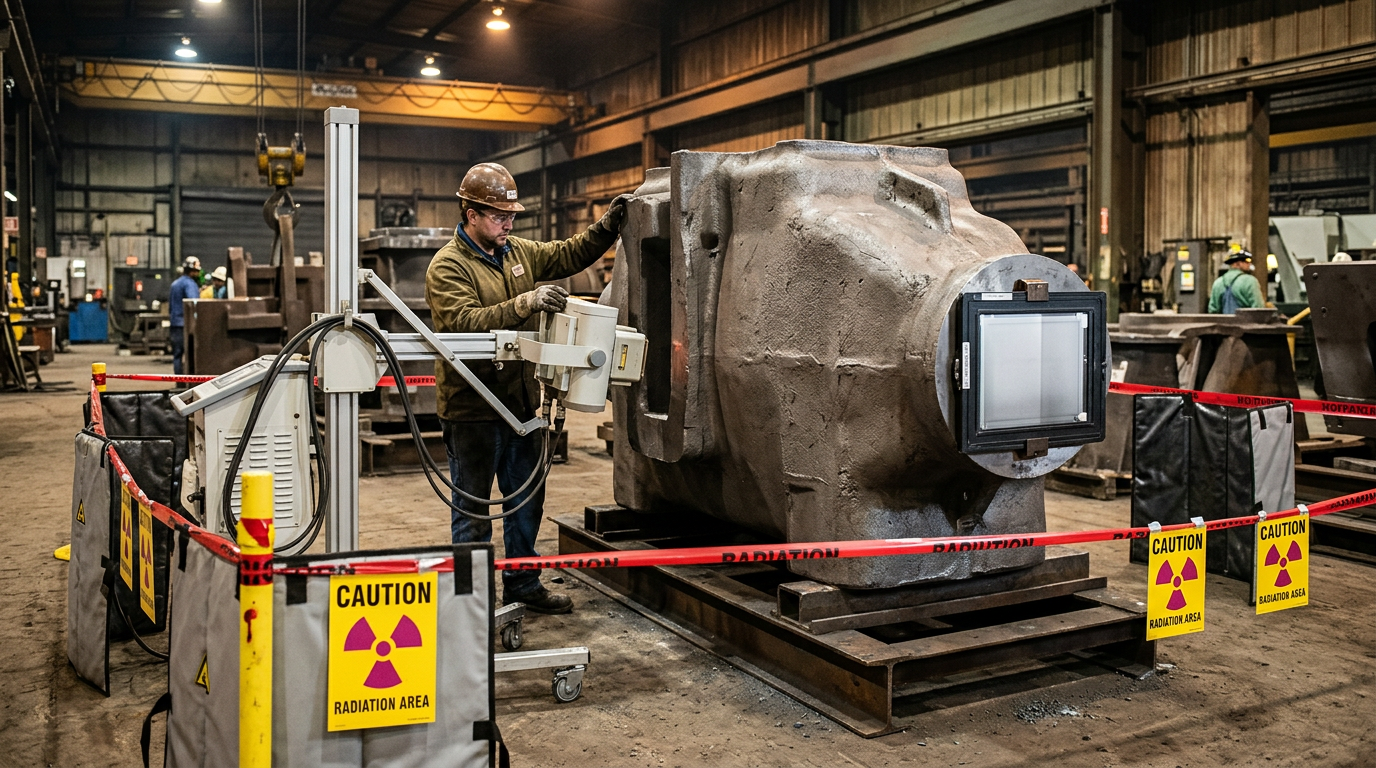

Radiographic testing (RT) and ultrasonic testing (UT) look inside the casting. RT is the most reliable volumetric method for sand castings — it produces a permanent film record showing internal shrinkage, porosity, and inclusions. On a nuclear-service impeller project, 120 X-ray views across three 2,500-pound castings found only one rejectable indication. That is the kind of thoroughness RT delivers when you need certainty about internal soundness.
UT is faster and less expensive than RT, but its effectiveness depends heavily on the casting’s grain structure. Fine-grained alloys like 400-series martensitic stainless give reliable UT results. Coarse-grained alloys — 300-series austenitic stainless, duplex, nickel-based — scatter the ultrasonic beam and produce unreliable readings. Before you specify UT on an austenitic casting, confirm with your supplier that the alloy’s microstructure supports it. Otherwise, you are paying for an inspection that cannot deliver what you need. RT is the better volumetric choice for coarse-grained castings.
Comment rédiger des critères d'acceptation dans un bon de commande
Spécifier une méthode de CND sans spécifier de critères d'acceptation, c'est comme commander une pièce sans tolérances. La fonderie effectue l'essai, obtient des résultats, puis n'a aucune base contractuelle pour accepter ou rejeter. C'est là que les normes ASTM trouvent leur place dans votre bon de commande.
Normes d'acceptation radiographique

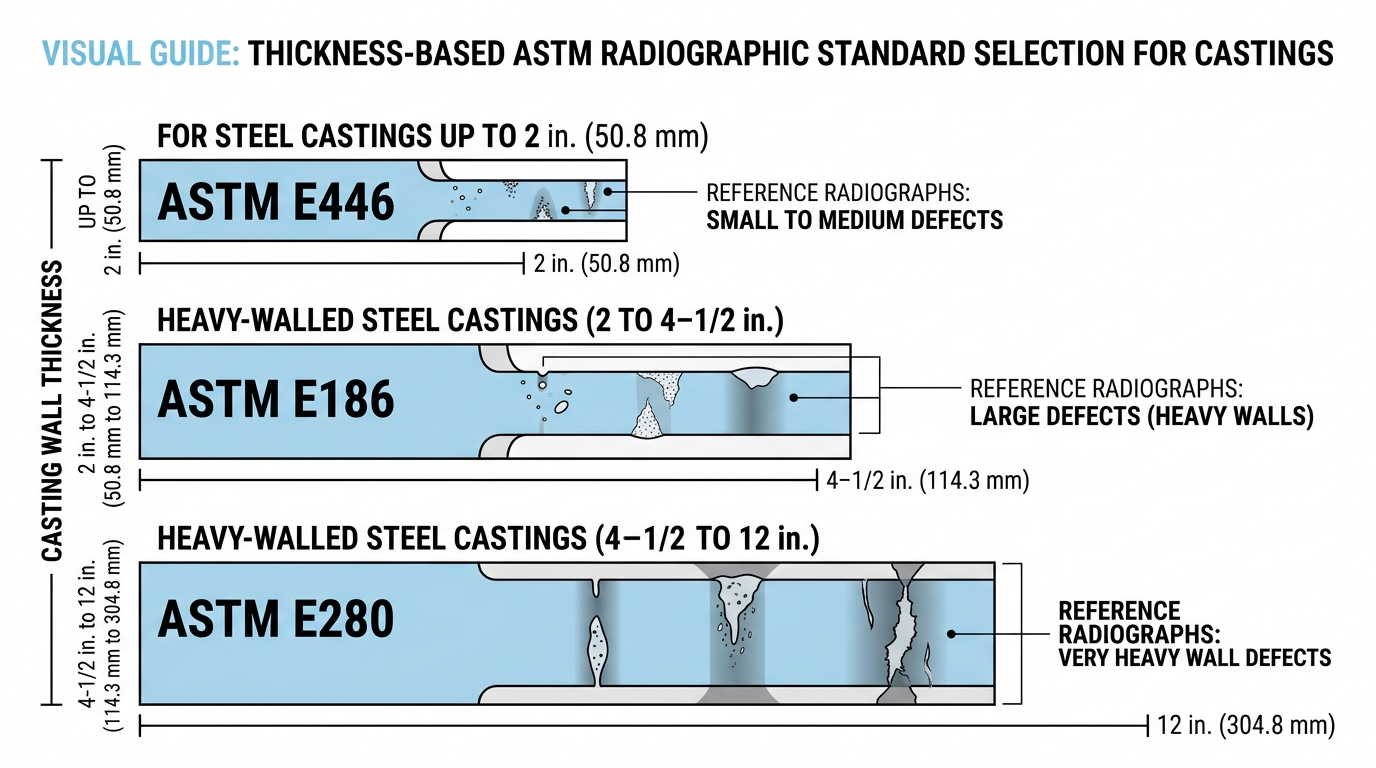

L'ASTM fournit trois ensembles de radiographies de référence pour l'évaluation des pièces moulées en acier, organisés par épaisseur de paroi :
- L'ASTM E446 couvre les pièces moulées jusqu'à 2 pouces (51 mm)
- L'ASTM E186 couvre les pièces de 2 à 4,5 pouces (51-114 mm)
- L'ASTM E280 couvre les pièces de 4,5 à 12 pouces (114-305 mm)
Each set contains graded series of discontinuity images. You, the buyer, select the maximum severity level acceptable for your application. A severity level 2 for shrinkage on a general industrial bracket is reasonable. That same level on a pressure-containing valve body might be too permissive. The key detail most buyers miss: this is your decision to make, not the foundry’s. If your PO says “RT per ASTM E446” without specifying the severity level, the foundry decides what passes — and their economic incentive runs opposite to yours.
Normes d'acceptation de surface
L'ASTM A802 fournit un ensemble de 31 planches de comparateurs SCRATA montrant divers degrés de discontinuités de surface — porosité, retassures, veinures, et plus encore. Vous et la fonderie comparez les surfaces réelles des pièces moulées à ces planches de référence. Cela fonctionne, mais c'est intrinsèquement subjectif.
For buyers who want unambiguous pass/fail criteria, ASTM A903 takes a different approach. Instead of visual comparison against photographs, A903 sets out specific dimensions and frequencies of indications as acceptance criteria for MT and PT results. If you need objective, measurable acceptance decisions — especially when multiple inspectors or multiple foundries are producing the same part — A903 removes the judgment variable.
Porosity in sand castings is inherent to the process. Demanding zero porosity is both unrealistic and cost-prohibitive. The specification question is not whether porosity exists but what level is acceptable for your application’s functional requirements. A structural support bracket tolerates far more porosity than a hydraulic manifold — specify accordingly, or you pay for inspection rigor your application does not need.

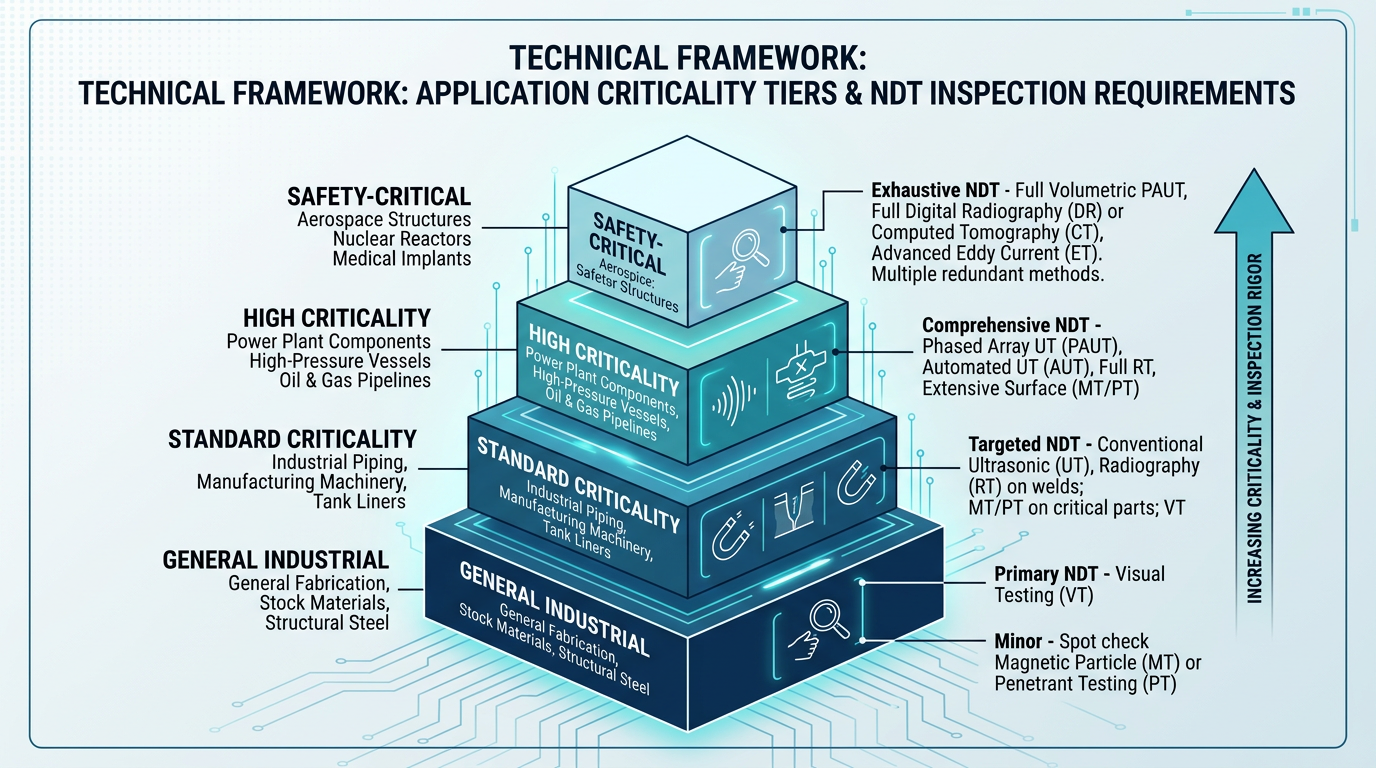

Comment faire correspondre l'intensité de l'inspection à la criticité de l'application
Toutes les pièces moulées n'ont pas besoin de la même rigueur d'inspection, et les traiter de manière identique est l'une des erreurs de spécification les plus coûteuses que je vois. Avant votre demande de devis, définissez vos exigences de qualité sur papier.
Pièces moulées industrielles générales
Supports, contrepoids, couvercles non structuraux. L'inspection visuelle selon ASTM A802 avec des niveaux de sévérité convenus est généralement suffisante. Ajouter un RT ou un UT à un contrepoids double votre coût d'inspection sans amélioration significative de la qualité.
Pièces moulées structurelles et portantes
Bâti de machines, supports sous charge cyclique, matériel de levage. Spécifiez le MT ou le PT pour les défauts de surface et de proche sous-surface, ainsi qu'une vérification dimensionnelle par rapport à vos tolérances de dessin. Le RT peut être justifié pour les sections critiques, mais une couverture volumétrique à 100% est rarement justifiée.
Pièces moulées sous pression
Corps de vannes, carters de pompes, composants hydrauliques. Le RT avec des niveaux de sévérité spécifiés selon E446/E186/E280 est la norme. Exigez des essais de pression ou de fuite comme acceptation finale. C'est là que la sous-spécification de l'inspection crée la plus grande responsabilité — la porosité qui passe l'inspection visuelle peut s'interconnecter après usinage, créant des chemins de fuite qui n'apparaissent qu'en service.
Pièces moulées de sécurité critique
Nuclear, aerospace, high-consequence applications. Multi-stage NDT sequences — VT, then RT with full coverage, then UT, then PT or MT, with weld repair procedures and post-weld heat treatment between stages. A 2,500-pound nuclear impeller goes through exactly this sequence. The inspection cost per casting is several times higher than general industrial work, and for these applications, every dollar is justified.
Lorsque vous tenez compte du coût total rendu, une seule source gérant à la fois la fonderie et l'usinage vous donne un système qualité responsable de l'ensemble du processus — de la coulée à la vérification dimensionnelle finale. Cela élimine le fossé de coordination entre une fonderie et un atelier d'usinage séparé, où les enregistrements d'inspection et la traçabilité des matériaux peuvent passer entre les mailles du filet.
J'ai vu des équipes achats économiser 20% sur le prix unitaire et perdre 40% sur la reprise parce que la spécification de qualité ne correspondait pas à l'application. La sur-spécification vous coûte de l'argent sur chaque pièce moulée. La sous-spécification vous coûte de l'argent quand une pièce tombe en panne sur le terrain. Faites correspondre l'inspection à la conséquence de la défaillance, et votre coût total reste là où il doit être.
Élaborer votre spécification de qualité
Start with three questions before your next casting RFQ. First, define criticality: what happens if this casting fails in service? A production delay, a safety incident, or a cosmetic defect each demand different inspection intensity. Second, select your NDT methods based on defect type and alloy — do not default to “100% everything” or “visual only.” Third, write specific acceptance standards and severity levels into the PO, referencing the ASTM standard number and your maximum allowable severity.
Les équipes achats qui maîtrisent la qualité des pièces moulées ne sont pas celles qui spécifient le plus d'inspections. Ce sont celles qui font correspondre les exigences d'inspection au risque de l'application, avec des critères d'acceptation clairs qui ne laissent aucune place à l'interprétation.
