Vous avez spécifié la RT sur votre dernière commande de moulage — mais a-t-elle réellement détecté le défaut qui importait ? La plupart des spécifications de CND que je révise traitent les essais comme une case à cocher : choisir une méthode, citer une norme, passer à autre chose. Le problème est que chaque méthode a des angles morts, et le mauvais choix épuise votre budget d'inspection tandis que le vrai défaut passe inaperçu.
Environ 7% du volume de moulage est perdu lors de la solidification. Les vides internes ne sont pas une question de si, mais de où et de quelle taille. Le défi pratique est d'associer le bon essai au bon défaut au bon endroit — et c'est là que la plupart des spécifications échouent.
Pourquoi Aucune Méthode de CND Unique Ne Couvre Tous les Défauts de Moulage
Les moulages en sable produisent des défauts à chaque étape : porosité due au gaz piégé, retassure due à une alimentation inadéquate, inclusions dues à la dégradation du sable, et criques à chaud dues à une contraction entravée. Chaque type de défaut a une taille, une forme, une orientation et une profondeur différentes — et chaque méthode de CND répond différemment à ces variables.
La RT excelle dans la détection des défauts volumétriques comme la porosité et les cavités de retassure, mais peine avec les fissures planes serrées orientées parallèlement au faisceau. La UT mesure la profondeur avec précision mais devient presque aveugle sur les matériaux à gros grains. La MT ne détecte que les fissures de surface et proches de la surface sur les moulages ferreux. La PT trouve toute discontinuité débouchant en surface quel que soit le matériau, mais ne peut rien voir sous la surface.
Aucune méthode unique ne fournit une évaluation complète. La vraie question de spécification n'est pas quelle méthode utiliser, mais quelle combinaison correspond à votre profil de défauts de moulage et à vos exigences d'acceptation.
Contrôle Radiographique pour les Vides Internes et les Inclusions
La RT reste le contrôle volumétrique de référence pour les moulages en sable, régie par l'ASTM E1030 pour les moulages métalliques avec des radiographies de référence selon l'ASTM E446. Sa force est l'enregistrement permanent sur film — vous obtenez une carte visuelle des discontinuités internes que les acheteurs, ingénieurs et inspecteurs tiers peuvent tous examiner indépendamment.

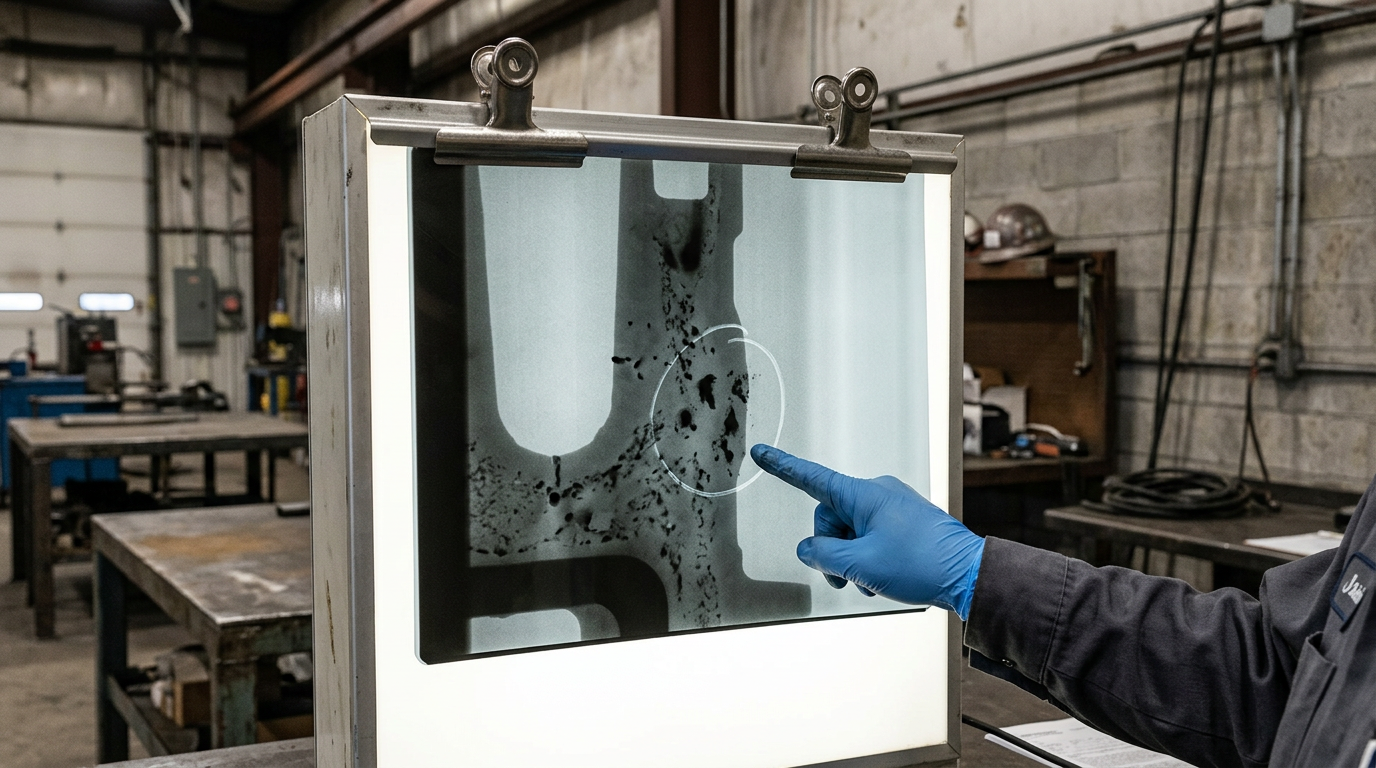

Pour la porosité, les soufflures et les cavités de retassure, la RT est difficile à battre. J'ai examiné des moulages où 120 vues radiographiques sur trois pièces n'ont révélé qu'une seule indication rejetable — ce genre de résultat donne confiance à tout le monde dans la coulée.
La RT identifie également le type et la morphologie des inclusions. Vous pouvez distinguer les inclusions de sable, les films d'oxyde et les matières étrangères métalliques en fonction du contraste de densité sur le film. Ces données morphologiques orientent l'analyse des causes profondes au niveau du poste de fusion.
Où la RT Montre ses Limites
La RT a des limitations réelles que la plupart des rédacteurs de spécifications négligent. Les moulages à sections épaisses (au-dessus d'environ 6 pouces d'équivalent acier) nécessitent des sources à haute énergie et des temps d'exposition longs, ce qui fait grimper les coûts rapidement. Les géométries complexes avec des sections de paroi qui se chevauchent créent des images confuses où les défauts se cachent derrière du métal sain.

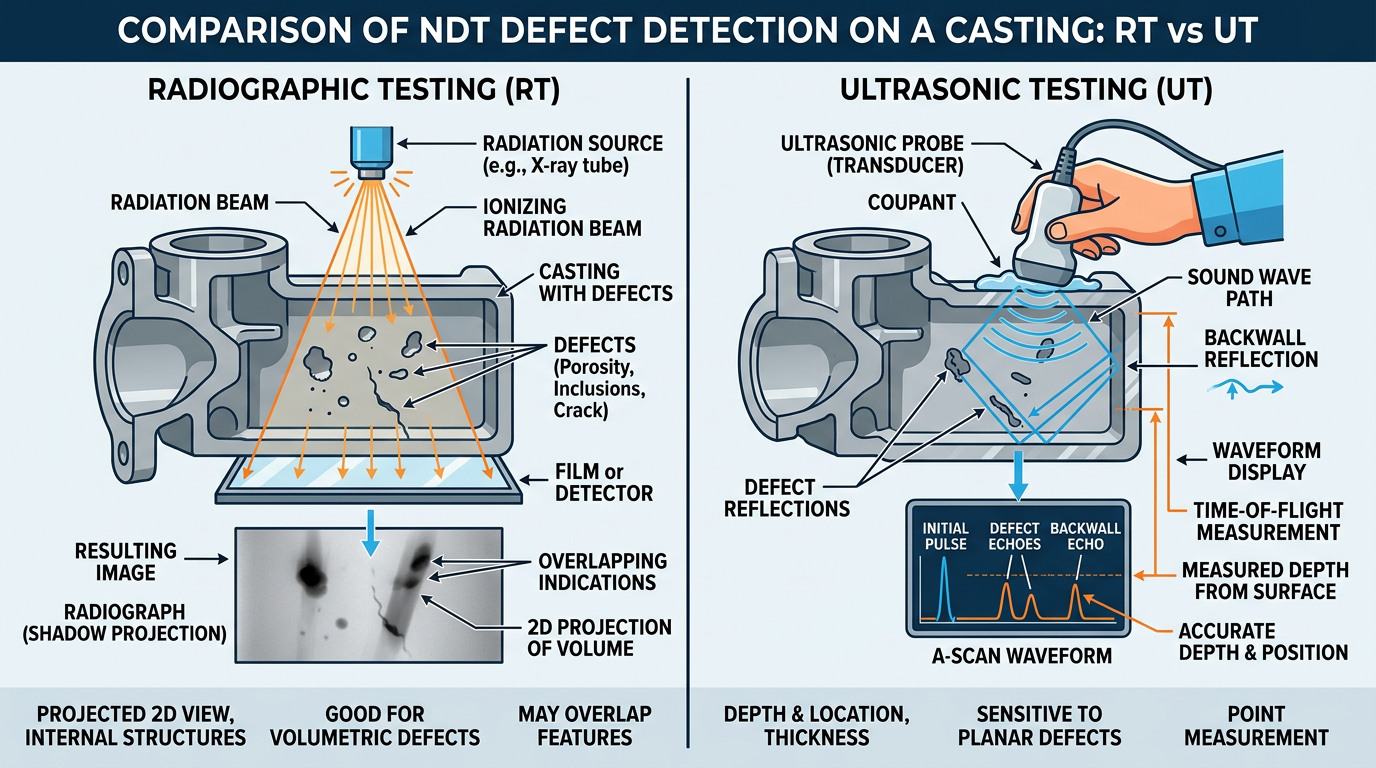

Le problème plus important : la RT ne peut pas vous dire à quelle profondeur se trouve un défaut. Vous voyez une ombre sur le film, mais vous ne savez pas si cet amas de porosité est à 5 mm sous la surface ou à 50 mm. Lorsque l'usinage enlèvera de la matière, cette information de profondeur est cruciale — et la RT seule ne peut pas la fournir.
Pour les moulages à parois épaisses, l'approche pratique est de radiographier d'abord, puis d'examiner par ultrasons uniquement les zones signalées pour la mesure de profondeur et la planification précise de l'excavation.
Contrôle par Ultrasons pour la Profondeur et l'Épaisseur
La UT comble le vide laissé par la RT : elle mesure la profondeur, la taille et la distance du défaut par rapport à la surface la plus proche. L'ASTM A609 couvre l'examen par UT des moulages en acier au carbone, faiblement allié et inoxydable martensitique, fournissant des niveaux d'acceptation standardisés.
Là où la UT brille, c'est sur les sections épaisses et les géométries simples — corps de pompe, corps de vanne, brides. Un opérateur qualifié peut cartographier toute la section transversale et localiser les discontinuités à quelques millimètres près de leur profondeur réelle. Cette précision est ce qui vous permet de décider si un défaut sera enlevé par usinage ou restera encastré dans la pièce finie.
Le Problème de la Fonte

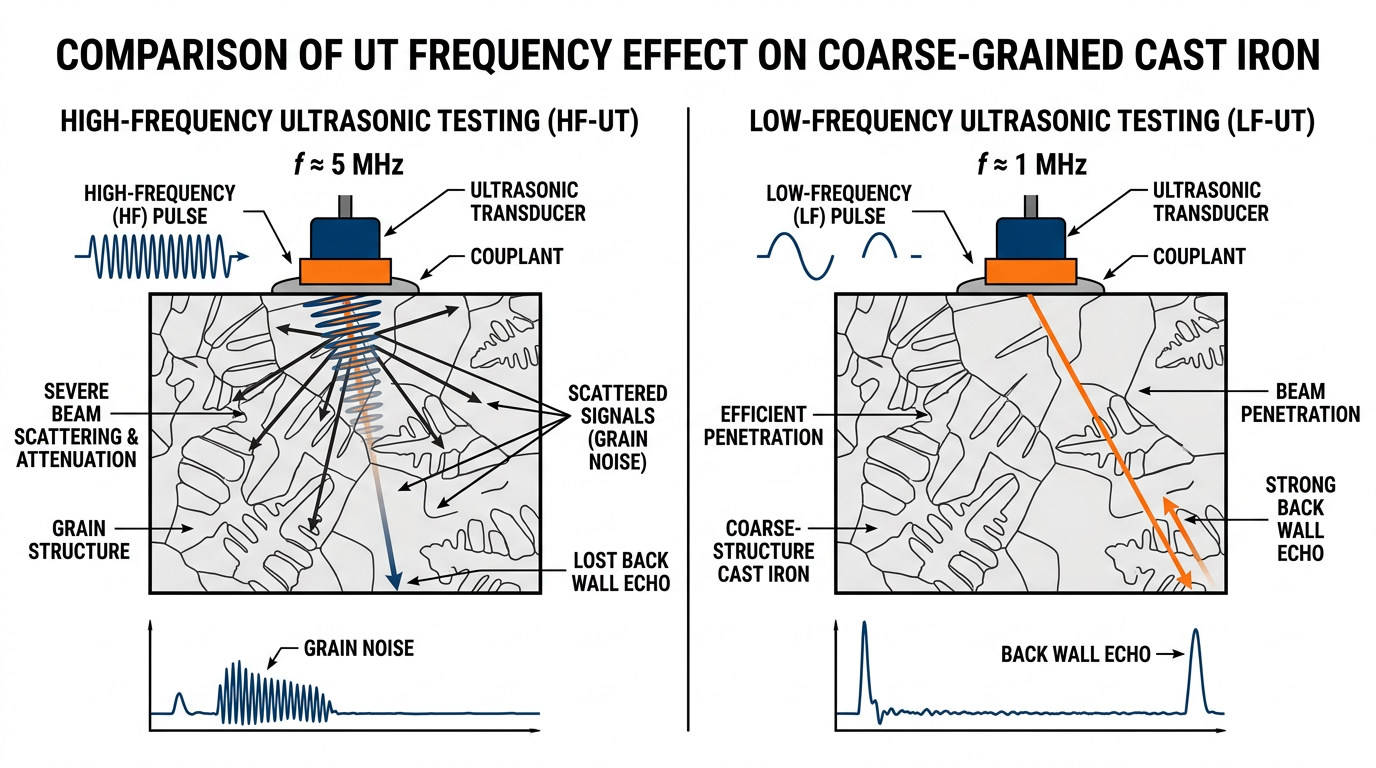

Les fréquences UT standard échouent sur la fonte. À 5 MHz avec un transducteur d'un demi-pouce, vous perdez le signal de la paroi arrière après seulement quelques pouces de fonte grise. La structure à gros grains disperse le faisceau sonore jusqu'à ce que le signal soit inutilisable.
Avant de couler un essai de fonte et de spécifier la UT, connaissez les exigences de fréquence : 2,25 MHz fonctionne pour des sections de paroi de 1 à 2 pouces, et vous devez descendre à 1 MHz avec un transducteur d'un pouce de diamètre pour des sections d'environ 4 pouces d'épaisseur. Les fréquences plus basses sont le seul moyen de traverser la fonte à gros grains — et si votre spécification ne mentionne pas la fréquence, le laboratoire d'essai utilisera par défaut les réglages standard et signalera la pièce comme non inspectable.
Si la géométrie ou le matériau rend la UT impraticable, passez à la RT. Ne forcez pas la UT là où la physique ne coopérera pas.
La Nuance du Matériau Compte
Tous les aciers inoxydables ne répondent pas de la même manière à la UT. Les nuances martensitiques à grains fins comme le CA6NM produisent des signaux ultrasonores propres et fiables. Les nuances austénitiques à gros grains — CF8M, CF3, et la plupart des alliages à base de nickel — dispersent suffisamment le faisceau pour rendre la UT peu fiable.
Avant de spécifier la UT sur un moulage en acier inoxydable, confirmez la nuance métallurgique. Acier inoxydable martensitique : la UT fonctionne bien. Acier inoxydable austénitique : spécifiez plutôt la RT. Écrire “UT selon ASTM A609” sur un moulage austénitique crée une spécification qui ne peut pas être exécutée de manière significative.
Méthodes de Surface : MT et PT
Le Contrôle par Magnétoscopie (MT) selon l'ASTM E709 et le Contrôle par Ressuage (PT) selon l'ASTM E165 détectent ce que les méthodes volumétriques manquent : les discontinuités débouchant en surface et proches de la surface.

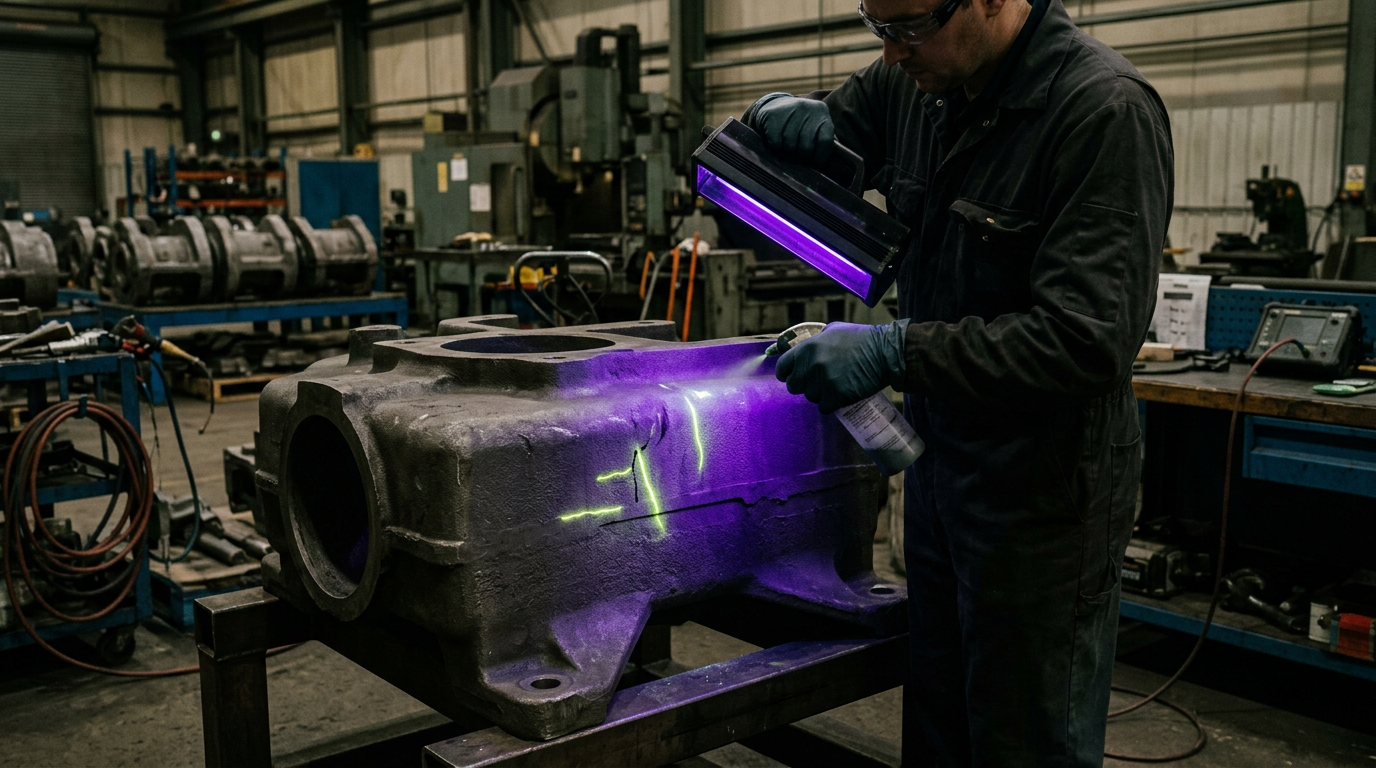

La MT détecte les fissures de surface et les indications sous-cutanées peu profondes jusqu'à une profondeur de 0,003 à 0,007 pouces sur les matériaux ferreux uniquement. Elle est rapide, relativement peu coûteuse, et détecte les criques à chaud, les fissures de rectification et les retassures débouchant en surface que la RT et la UT peuvent ne pas signaler. La limitation est le matériau : la MT nécessite une réponse ferromagnétique, donc les moulages en aluminium, bronze et acier inoxydable austénitique sont exclus.
La PT fonctionne sur tout matériau à surface non poreuse. Appliquer le pénétrant, laisser le temps d'imprégnation, éliminer l'excédent, appliquer le révélateur et inspecter. La PT détecte toute discontinuité débouchant en surface, quel que soit le matériau ou la géométrie — mais elle ne voit rien sous la surface. Aucune détection sous la surface.
L'erreur la plus courante que je vois dans les nouvelles spécifications est de traiter la MT et la PT comme interchangeables. Elles ne se chevauchent que pour les fissures de surface dans les pièces moulées ferreuses. Pour les indications sous la surface sur les pièces ferreuses, la MT a un léger avantage. Pour les pièces moulées non ferreuses, la PT est votre seule option de surface.
Je recommande de spécifier la MT ou la PT comme étape d'inspection finale après l'usinage, et pas seulement sur la surface brute de coulée. Les critères d'acceptation qui valident la pièce moulée avant l'usinage peuvent ne plus tenir une fois que vous coupez dans la pièce.
Adapter la méthode au défaut
Voici le cadre de sélection que j'utilise lors de l'examen des spécifications de coulée :
| Type de défaut | Meilleure méthode principale | Sauvegarde / Confirmation | Limitation clé |
|---|---|---|---|
| Porosité gazeuse (interne) | RT | UT pour la profondeur | La RT manque les vides plans serrés |
| Cavité de retrait | RT | UT pour la cartographie de la profondeur | Les sections épaisses nécessitent une RT à haute énergie |
| Arrachements / fissures à chaud | MT (ferreux) ou PT | RT si une étendue sous la surface est suspectée | MT/PT surface only |
| Sand inclusions | RT | VT on machined surfaces | Low-density inclusions may lack contrast |
| Subsurface porosity | UT | RT for morphology | UT unreliable on coarse-grained iron |
This table gets you started, but casting geometry and material override any generic recommendation. A thin-wall ductile iron valve body responds differently to UT than a thick-wall gray iron pump casing — same method, completely different reliability.
.

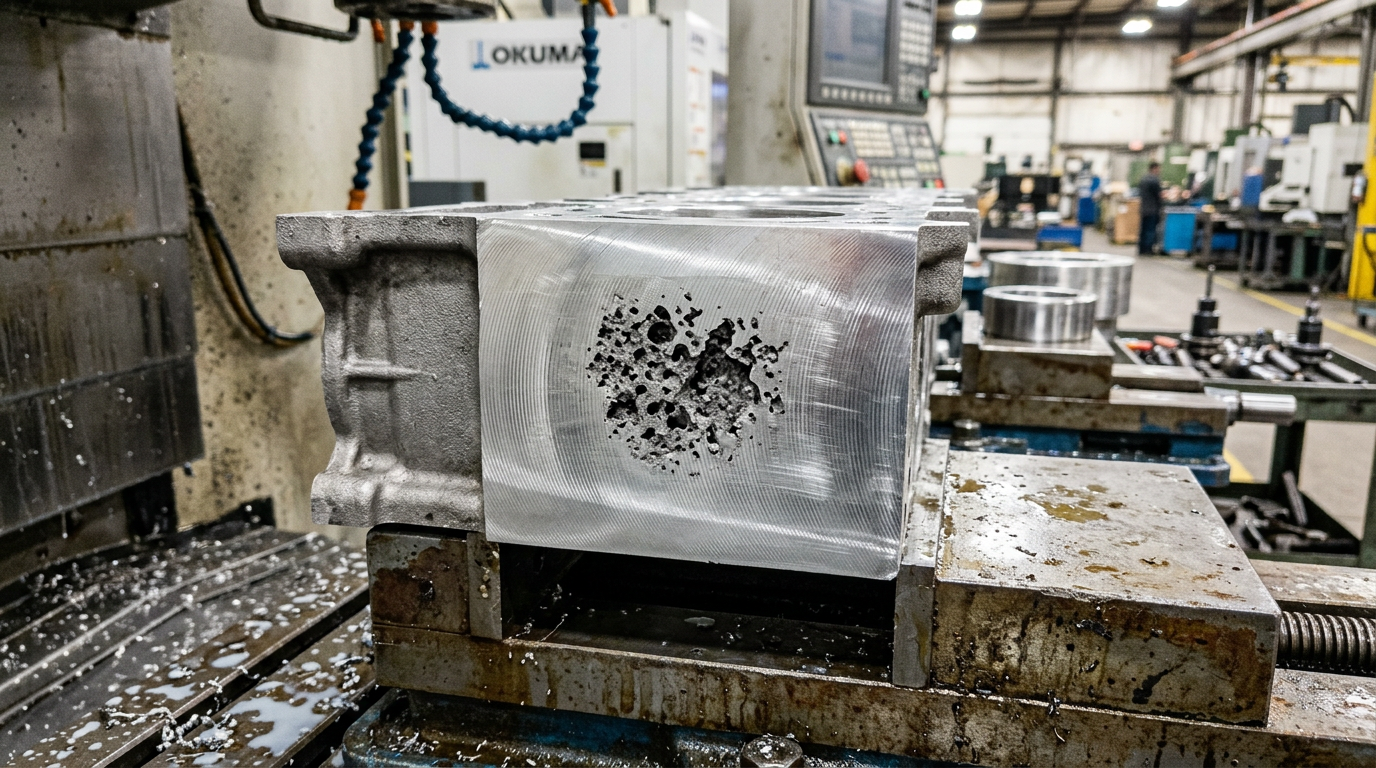

The specification gap that causes the most rework is ignoring what happens after machining. I have pulled castings that passed Level 2 UT and Level 3 RT, only to see defects open to the surface the moment the machine tool cut into the part. The standard
acceptance levels
assume the as-cast surface stays intact. When you machine 10 mm off a face, every subsurface defect within machining depth plus 5 mm becomes a potential surface defect.
.
Specify tighter acceptance criteria in machining zones, or add a PT/MT step after rough machining. That single line in your specification prevents the most frustrating rejection scenario in the business.
.
How to Write NDT into Your Next RFQ
Three specification items prevent most inspection disputes:
- Name the method AND the governing standard. “UT per ASTM A609, Level 2” is enforceable. “Castings shall be free of injurious defects” is not — no inspector can work with that language.
.
- Call out the acceptance level per zone. Machining zones need tighter criteria than non-machined surfaces. Specify the acceptance level for each zone separately.
.
- Require surface inspection after machining on any critical casting. One line — “MT per ASTM E709 on all machined surfaces, post-machining” — closes the gap between volumetric NDT acceptance and actual fitness for service.
.
The cost difference between specifying NDT correctly upfront and sorting out rejected castings after machining is not close. Get the specification right before you issue the PO.
.
