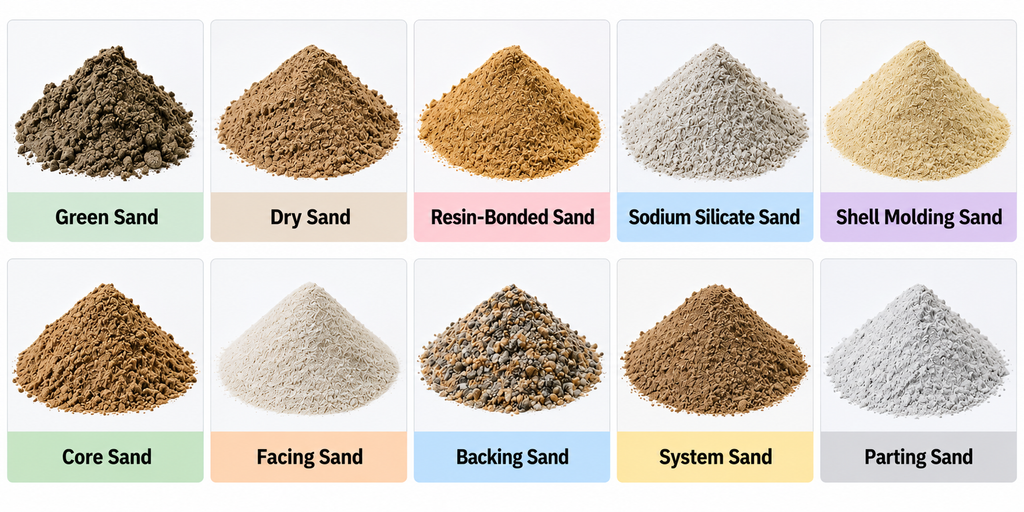

Les sables de fonderie sont nommés selon trois axes différents, et les dix types ci-dessous combinent les trois : le liant qui maintient le moule ensemble, le grain de base qui supporte la chaleur, et la position que le sable occupe dans la châsse. Le sable vert, le sable sec, le sable lié par résine, le silicate de sodium et la carapace sont des systèmes de liants. La silice, la chromite, le zircon, l'olivine et la céramique sont des grains de base. Le sable de parement, de remplissage, de système, de noyau et de séparation sont des positions.
Savoir sur quel axe un nom se situe vous indique ce qu'il contrôle. Le liant détermine la tolérance, le temps de cycle et le coût du moule ; le grain de base détermine la réfractarité et la quantité de mouvement du moule pendant que le métal est encore liquide ; la position décide de la quantité de sable coûteux que vous payez réellement. Une citation indiquant “ furane sans cuisson sur silice, parement en chromite ” répond aux trois à la fois.
Sable vert
Le sable vert est un mélange humide lié à l'argile, tassé autour du modèle et coulé à l'état humide — rien n'est cuit et rien n'est chimiquement durci, c'est pourquoi le moule peut être démoli et le sable réutilisé au cours du même poste. Un mélange de moule contient environ 85 à 95% de sable de silice, 5 à 10% d'argile bentonite, 3 à 9% d'additif carboné et 2 à 5% d'eau.
Le sable vert couvre toute la gamme pratique de tailles jusqu'à environ une tonne et maintient des tolérances serrées lorsque la compaction et les propriétés du sable sont maintenues stables. La finition de surface est principalement déterminée par la finesse du grain : AFS 50 à 60 est standard, AFS 90 à 110 permet d'obtenir une surface plus lisse.
C'est le choix par défaut pour les travaux ferreux en volume : pratiquement tous les moules en sable ferreux sont en sable vert, et les pièces moulées en fonte grise sont coulés de cette manière presque sans exception. C'est également le sable le moins cher par moule.
Sable sec
Le sable sec est un moule lié à l'argile dont l'eau est séchée avant la coulée, choisi pour sa rigidité et sa faible émission de gaz au prix d'un cycle de séchage. En tant que procédé distinct, il a largement disparu.
Ce qui a survécu, c'est le noyau cuit lié à l'huile. Tout ce pour quoi le moule cuit était utilisé — sections lourdes, temps de coulée longs, noyaux devant conserver leur forme sous une charge de fonte — est passé au sable lié chimiquement, qui offre la même rigidité à température ambiante sans aucune étape de séchage.
Traitez les mots “ sable sec ” sur une citation comme un signal. Aujourd'hui, ils décrivent généralement un moule sans cuisson, et les deux ne sont ni tarifés ni planifiés de la même manière.
Sable lié par résine
Le sable lié par résine est de la silice sèche mélangée à 1 à 3% de liant organique liquide et un catalyseur qui le durcit en place — pas d'argile, pas d'eau, pas de chauffage du modèle. Le furane, le phénolique et le phénolique-uréthane sont les familles de liants courantes.
Les systèmes à prise à froid durcissent à température ambiante, et le niveau de catalyseur détermine le temps. Ce contrôle du temps est ce qui rend le procédé adapté aux pièces moyennes et grandes en petites et moyennes séries : le moule est dur et dimensionnellement stable, et le modèle est en bois ou en résine plutôt qu'en métal chauffé.
For pièces moulées en fonte ductile et les pièces en acier au-dessus de la taille confortable du sable vert, c'est la voie standard. Une mise en garde pour l'acier : tous les grades de furane ne conviennent pas, et le mauvais produit des fissures, des ailettes ou des piqûres, donc le liant compte autant que le nom du procédé sur la citation.
Le sable coûte plus cher que le sable vert et la citation le montre. La régénération mécanique récupère 75 à 80% d'un monosable à prise à froid, et le liant est acheté à la tonne et brûlé une seule fois.
Sable au silicate de sodium
Le sable au silicate de sodium est un système inorganique : 2 à 4% de verre soluble mélangé au sable et durci en place par gazéification au CO₂ pendant 10 à 60 secondes, sans purge ultérieure. Il est bon marché, facile à manipuler et propre à travailler.
Son problème est de le récupérer. Le liant ne brûle pas — à mesure que le moule chauffe, la résistance résiduelle diminue puis atteint un second pic entre 900 et 1000 °C. Les noyaux qui passent leur temps dans cette fenêtre sortent des passages profonds durs. La régénération est en conséquence médiocre, à 45 à 85%.
Pour les moules en fonte et les noyaux ouverts qui se démoulent facilement, c'est un choix solide et économique. Pour les noyaux en acier dans des passages borgnes, déterminez la méthode de décochage avant de le spécifier.
Sable de moulage en carapace
Le sable de moulage en carapace est de la silice pré-enrobée d'une résine phénolique novolaque solide, qu'un modèle métallique chauffé durcit à 250 à 270 °C en deux à trois minutes en une carapace mince et rigide. Ce qui n'a pas durci est vidé du modèle et réutilisé.
Le bénéfice est une précision dimensionnelle et une finition brute en haut de la gamme du moulage en sable, avec un décochage propre et un dénoyautage facile. Le coût se situe à deux endroits : le sable pré-enrobé est plus cher à la tonne que la silice ordinaire, et le modèle métallique chauffé est un véritable investissement en outillage. Moulage en coquille trouve donc sa place sur les pièces petites et moyennes en longues séries de production et presque jamais sur une série courte.
Sable à noyaux
Le sable à noyaux est un sable lié chimiquement choisi pour une tâche contradictoire : assez résistant pour conserver sa forme pendant que le métal le remplit, assez faible ensuite pour être extrait d'un passage. Le sable vert ne fait pas ce travail — les noyaux sont formés à partir de silice, et occasionnellement de zircon, de chromite ou d'olivine, avec des liants chimiques forts.
L'uréthane en boîte froide gazéifié à l'amine est le système dominant. Il produit des noyaux de 100 kg et plus, maintient une très haute précision dimensionnelle, se libère proprement de la pièce coulée et se régénère facilement, c'est pourquoi il est devenu le choix par défaut pour tout ce qui comporte des passages internes.
Sable de parement
Le sable de parement est la couche tassée directement contre le modèle — le seul sable qui touche le métal — c'est donc là qu'une fonderie dépense son budget sable et nulle part ailleurs. Une couche de parement est la façon dont une fonderie obtient les performances de la chromite ou du zircon sur les surfaces qui comptent sans remplir toute une châsse avec.
La chromite est le choix habituel sur les sections lourdes Pièces moulées en acier au carbone et les sections de fonte massives : elle donne une meilleure surface sur les grandes pièces coulées et refroidit les sections où le refroidissement est souhaité. Sur les petites pièces en acier, le même sable est souvent utilisé dans tout le moule à la place, car il n'y a pas assez de volume derrière la surface pour justifier une séparation.
Sable de remplissage
La sable de remplissage est le sable moins cher, généralement récupéré, qui remplit le reste du châssis derrière la couche de parement. Il n'entre jamais en contact avec le métal, donc son rôle est la masse, la rigidité et un chemin pour que le gaz quitte le moule — ce qui fait que sa perméabilité, et non sa réfractarité, est la propriété qui compte.
Sable de système
Le sable de système est un sable unique qui fait les deux tâches — sans séparation entre parement et remplissage — continuellement reconditionné et renvoyé à la ligne de moulage. C'est ce sur quoi fonctionne une ligne de sable vert mécanisée, et la boucle de reconditionnement est ce qui rend le sable vert économique.
Sable de séparation
Le sable de séparation est de la silice sèche, sans liant, saupoudrée sur le plan de joint afin que le châssis supérieur se soulève du châssis inférieur sans déchirer le moule. Il fonctionne précisément parce qu'il ne contient ni argile ni humidité — il n'y a rien à la surface du joint pour que les deux moitiés se lient.
Utilisé abondamment, ou saupoudré là où il peut tomber dans la cavité, il devient une source directe de inclusions de sable dans la pièce coulée finie.
Types de sables de base utilisés dans les fonderies
Cinq sables de base couvrent essentiellement tout le travail de fonderie : silice, chromite, zircon, olivine et sable céramique manufacturé. La silice est le choix par défaut, et chacun des quatre autres est acheté pour corriger une chose spécifique que la silice fait mal.
Cette chose est généralement l'expansion. Le quartz subit une inversion à 573 °C et se dilate en le faisant, et sur une grande pièce coulée en acier, cette croissance détermine si le moule conserve ses dimensions pendant que le métal est encore liquide.
| Sable de base | Propriétés importantes | Applications typiques |
|---|---|---|
| Sable de silice | Densité 2,65 ; l'inversion du quartz à 573 °C entraîne une expansion maximale de 2,2–2,5% ; fritte à 1450–1550 °C ; compatible avec tous les liants ; le moins cher et le plus largement disponible | Coulée générale de fer, d'acier et d'aluminium |
| Sable de chromite | Densité 4,3–4,6 ; fond à 1700–1900 °C selon les impuretés, et nécessite moins de 2% de SiO₂ pour éviter un frittage à basse température ; diffusivité thermique supérieure de 25% à celle de la silice ; expansion proche de 1% sans point d'inversion ; pH basique de 7 à 10 | Coulées d'acier et de sections épaisses ; sable de parement là où un refroidissement est souhaité |
| Sable de zircon | Densité 4,4–4,7 ; fond au-dessus de 2000 °C ; diffusivité thermique supérieure de 30% à celle de la silice ; grain fin arrondi donne un meilleur état de surface mais une perméabilité très faible ; prix le plus élevé des quatre minéraux | Pièces moulées de précision en acier et alliages ; noyaux et revêtements, généralement mélangés avec de la silice |
| Sable d’olivine | Densité 3,2–3,6 ; la forstérite fond à 1890 °C ; expansion maximale près de 1,2% ; pH autour de 9, donc ne peut pas être utilisé avec des liants catalysés par acide | Moulage d’acier et d’acier au manganèse, où la silice est exclue |
| Sable céramique | Grain fondu sphérique de bauxite synthétique ou de mullite ; déformation à chaud de 0,04 mm contre 0,76 mm pour la silice fine dans le même test ; absorbe plus de liant pour une résistance égale | Pièces moulées et noyaux de haute précision où la silice se déplace trop |
Comment choisir le sable pour le moulage en sable
Choisissez en fonction de la contrainte la plus stricte — volume annuel, taille de la pièce, tolérance, finition ou chimie de l’alliage — car le sable qui satisfait l’une de ces contraintes vous coûte généralement une autre.
| Exigence | Choix courant |
|---|---|
| Production de masse à faible coût | Green sand |
| Grande pièce moulée industrielle | Sable résine / sable sec |
| Haute précision dimensionnelle | Sable résine / moulage en carapace |
| Excellent état de surface | Sable de carapace / sable résine fin |
| Passages internes complexes | Sable de noyau lié par résine |
| Pièce moulée en acier lourd | Sable contenant de la chromite ou du zircon |
| Résistance aux hautes températures | Sable zircon / chromite / céramique |
| Moulage hautement automatisé | Sable de système vert |
Trois contraintes sont des veto plutôt que des préférences, et ce sont celles à vérifier en premier. La poussière de charbon quitte le mélange de sable vert pour l’acier car la pièce absorbe le carbone de celui-ci. L’olivine et les liants no-bake catalysés par acide ne vont pas ensemble. Et la silice est complètement écartée de l’acier au manganèse, car les deux réagissent pour former un composé très fusible à la surface du moule.
Conclusion
Les dix noms de cet article se réduisent à trois questions sur votre pièce : quel système de liant, sur quel grain de base, et si le sable coûteux va partout ou seulement contre le modèle.
En pratique, vous n’avez pas besoin de spécifier le sable. Donnez à la fonderie l’alliage et la nuance, le poids de la pièce, les tolérances et la finition dont vous avez réellement besoin, et la quantité annuelle — le sable suit. Là où il ne suit pas, demandez laquelle des trois la fonderie cherchait à résoudre, et le devis devient lisible.
